　　克日，Semicon 在上海浩大举办，为期三天的展会出色纷呈。展会时期，共举行 20 多场集会，展览面积达 9 万平方米，吸收了环球

　　走进Semicon，最直观的感触感染即是国产半导体装备商展台前的火爆场景，人潮涌动，热度连续爬升。与往届比拟，本届展会显现出明显的差别，中国半导体装备的力气正储蓄积累。

　　北方华创公布首款离子注入机Sirius MC 313，拓展半导体系体例作配备邦畿。同时，北方华创还公布了首款12英寸电镀装备（ECP）Ausip T830。这款装备专为硅通孔（TSV）铜添补设想，次要使用于2.5D/3D先辈封装范畴。

　　据记者理解，北方华创的Ausip T830装备打破三十多项枢纽手艺。电镀作为物理气相堆积（PVD）的后道工艺，其装备与PVD装备协同事情，普遍使用于逻辑、存储、功率器件、先辈封装等芯片制作工艺。在工艺流程中，PVD装备起首在槽/孔内构成籽晶层，随后电镀装备将槽/孔添补至无空地。跟着先辈封装和三维集成手艺的快速开展，电镀装备的环球市场范围已达每一年80-90亿元群众币，且仍在加快扩大，估计将来几年将打破百亿大关。

　　中微公司公布首款晶圆边沿刻蚀装备Primo Halona，接纳中微公司特征的双反响台设想，可灵敏设置最多三个双反响台的反响腔，且每一个反响腔均能同时加工两片晶圆，在包管较低消费本钱的同时，满意晶圆边沿刻蚀的量产需求，从而完成更高的产出密度，提拔消费服从。

　　客岁中微在研项目涵盖六大类装备，促进超越二十款新型装备的研发事情，并在半导体薄膜堆积装备范畴不竭打破，推出了多款LPCVD薄膜装备和ALD薄膜装备新产物，得到了反复性定单。据理解，中微公司新开辟的硅和锗硅内涵EPI装备等多款新产物，也会在近期投入市场考证。

　　拓荆科技公布ALD系列、3D-IC及先辈封装系列，CVD系列新品。据理解，拓荆科技在海内完成了ALD装备装机量第一，ALD薄膜工艺笼盖率第一。拓荆科技已畴前道薄膜装备走向3D-IC装备，2024年反响腔出货量超越1000台。

　　东方晶源公布最新一代DR-SEM r655产物将搭载全新的高机能电子枪和光学检测模组。r655经由过程平台级晋级，片面优化晶圆吞吐服从，产能对标国际程度。

　　国际半导体财产协会（SEMI）数据，2024 年环球离子注入装备市场范围达 276 亿元，至 2030 年无望爬升至 307 亿元。离子注入是半导体器件和集成电路消费的中心工艺之一，与光刻机37000Cm威尼斯官方、刻蚀机和镀膜机（堆积装备）并称为芯片制作的“四大中心配备”。

　　从环球团体市场格式上看，环球离子注入机装备次要以使用质料（AMAT）、亚舍立（Acelis）、日本Nissin及SEN等外洋厂商为主导37000Cm威尼斯。今朝，海内次要厂商为，凯世通和中科信两家，在某些12寸晶圆产线上得到工艺考证考证并验收经由过程。

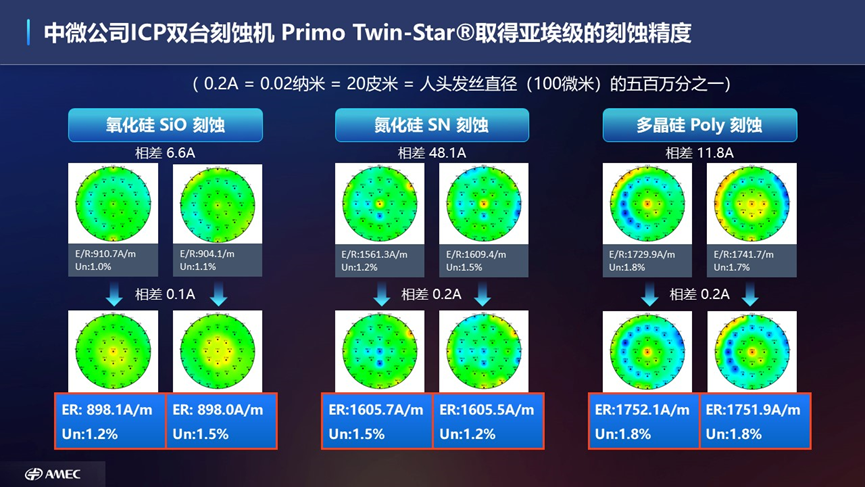

　　中微公司昨日也颁布发表在等离子体刻蚀手艺范畴再次完成严重打破。经由过程不竭提拔反响台之间气体掌握的精度，ICP双反响台刻蚀机Primo Twin-Star反响台之间的刻蚀精度已到达0.2A（亚埃级）。

　　这一刻蚀精度在氧化硅、氮化硅和多晶硅等薄膜的刻蚀工艺上，均获得了考证。该精度约即是硅原子直径2.5埃的非常之一，是人类头发丝均匀直径100微米的500万分之一。

　　据引见，中微在200片硅片的反复性测试中，氧化硅、氮化硅和多晶硅的测试晶圆，在阁下两个反响台上各100片的均匀刻蚀速率相差，各为每分钟0.9埃，1.5埃和1.0埃。两个反响台之间均匀刻蚀速率的不同（ 0.09%），远小于一个反响台加工多片晶圆刻蚀速率的不同（ 0.9%）。

　　中微公司流露，CCP 的双台机 Primo D-RIE和 Primo AD-RIE的加工精度，两个反响台的刻蚀反复性和在消费线上的反复性也早已到达和 Primo Twin-Star不异的程度。

　　新凯来初次公然表态。从薄膜堆积装备到光学检测体系，新凯来的展台险些笼盖了芯片制作的枢纽环节，包罗PVD（普陀山）、CVD（长白山）、ALD（阿里山）等薄膜装备，ETCH（武夷山）刻蚀配备，和岳麗山BFI光学检测体系等产物。这一行动标记着这家建立仅数年的半导体装备企业正式参加合作行列。

　　三大亮点的背后，是海内半导体装备行业行进的缩影。比年来37000Cm威尼斯，北方华创、中微公司、盛美半导体等海内装备企业在刻蚀、薄膜堆积等细分范畴获得打破。

　　在CINNO IC Research统计数据中，2024年环球半导体装备商半导体营收营业Top10营收合计超1,100亿美圆，同比增加约10%。此中北方华创作为Top10中独一的中国半导体装备厂商，2023年头次进入环球Top10，2024年排名由第八上升至第六。

　　中微公司在本年3月颁布发表，等离子体刻蚀装备反响总台数环球累计出货超越5000台，包罗CCP高能等离子体刻蚀机和ICP低能等离子体刻蚀机、单反响台反响器和双反响台反响器共四种构型的装备。

　　而作为洗濯和电镀装备的龙头企业，盛美上海的洗濯装备已笼盖了95%工艺步调使用，电镀装备完成手艺全笼盖。别的，2024年10月，盛美上海的装备研发与制作中间完工并正式投产。该项目共有5个单体，包罗两座研发楼、两座厂房和一座帮助厂房。两座厂房A和B，仅厂房A的年产可完成 300-400台，厂房B装建筑设无望在2025年落地。

　　从环球半导体市场的趋向来看，2023年半导体财产适逢下行周期，贩卖额下滑约11%。半导体周期兴衰循环往复，手艺迭代是鞭策半导体财产开展的引擎，2024年迎来了“繁花似锦乘势上，立异高地前路遥”的市场机缘及开展契机。

　　SEMI环球副总裁、中国区总裁居龙察看到，自2025开年以来，环球面对百年未有之大变局，有三点大趋向：第一，国际地缘剧变。第二，环球经贸格式次序推翻。第三，AI野生智能改动万物。这些趋向增长了不愿定性，也加快了半导体供给链的地区化重组、系统重构，而且AI相干范畴的开展也将成为鞭策半导体行业迈向万亿美圆里程碑的新引擎。

　　本年1月7日，中安半导体发作工商变动，新增大基金二期等为公司股东。中安半导体建立于2020年，是一家半导体检测装备研发商；颠末几年的开展，公司已具有先辈量检测范畴的国际专利，并在海内逐渐成立了具有国际先辈程度的量检测装备的专利群，和集精细光电机、深紫外、高速相机等先辈手艺为一体的自立可控供给链。

　　3月中旬，昂坤视觉发作工商变动，新增大基金二期为股东。作为海内少数把握高精度晶圆检测手艺的企业，昂坤视觉的光学丈量装备可以使用于SiC衬底缺点检测、GaN内涵片平均性阐发等枢纽环节，其自立研发的AI算法将检测服从提拔30%以上。在大基金二期投资前，昂坤视觉已获中微公司、汇川手艺、晶盛电机等A股公司参股。

　　克日，上海精测半导体手艺有限公司发作工商变动，新增国度集成电路财产投资基金二期股分有限公司。上海精测建立于2018年7月，次要处置以半导体量检测装备为主的研发、消费和贩卖，同时也开辟一部门显现和新能源范畴的检测装备。大基金（即：大基金一期）亦早在2019年时便计谋入股上海精测，到场其总额为5.5亿元的A轮融资。这也意味着，上海精测成为两期大基金加码的半导体企业。

　　在2024年，大基金一期与大基金二期对外投资行动几次，投资了约13家半导体企业，触及EDA、半导体质料与装备、芯片制作等半导体财产链多个环节。此中，大基金二期成为投资主力军。

　　魏少军暗示，起首，我们需求坚决自信心，连结开展定力。从财产层面看，真正可以替换硅基半导体的手艺还没有呈现，固然摩尔定律在逐步放慢，让一些人比力灰心，但硅基半导体的开展另有宏大潜力。

　　其次，海内半导体财产需求集合精神、聚焦开展，半导体是一个需求脚浮躁地、持久对峙的行业。如今刷屏的明星企业们，都是在范畴中对峙耕作数年的。

　　最初，要斗胆立异、勇于担任。海内企业要经由过程不竭的立异打破，具有差同化的产物，在合作中才可以祖先一步。

　　叶甜春暗示，两年条件出了“再环球化”，我们要深信环球化有本人的远景。在新的情势下，和环球同伴一同从头打造一个环球化的系统，以中国市场为中间、中国财产系统基石。不管是中、欧、美市场，手艺的立异要满意产物的需求。他暗示，再往前开展，必然要思索将来的立异开展。

　　中国半导体装备，已然迈出坚固程序，而火线，在财产界同仁的不懈勤奋下，让中国力气在环球半导体财产邦畿中雕刻下更加深入的印记 。
